Centralina PL-REM DuraLink: comando luci piscina con telecomando + 2 uscite ausiliarie

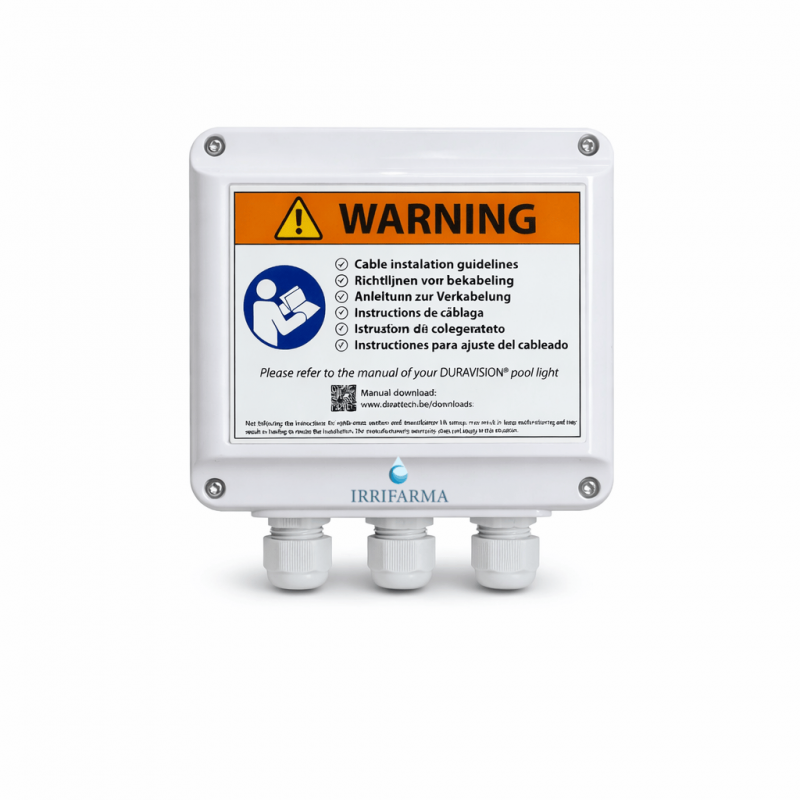

La PL-REM è una centralina di controllo per luci piscina con telecomando TX868 (868MHz). È pensata per gestire l’accensione/spegnimento e il cambio programma colore delle lampade compatibili, e in più offre due uscite relè A e B per comandi ausiliari (es. telo piscina, luci giardino, ecc.).

Punto chiave: qui NON c’è trasformatore 12VAC integrato

La PL-REM standard non integra il trasformatore. Per alimentare le luci piscina è necessario un trasformatore di isolamento di sicurezza 12VAC esterno (non incluso). Se cerchi una centralina con trasformatore integrato, esistono modelli della stessa famiglia (es. versioni con 60VA/200VA), ma non sono questa PL-REM.

Cosa fa il telecomando (TX868)

• ON/OFF: accende/spegne le lampade
• Color: passa allo scenario colore successivo
• A: attiva/disattiva uscita A
• B: attiva/disattiva uscita B

Collegamenti elettrici: 2 modalità di installazione

Nota: collegamenti e configurazioni vanno eseguiti da personale qualificato.

Opzione 1 – PL-REM sul primario del trasformatore (230V)

• Collega 230VAC all’ingresso “220–240VAC INPUT”.
• Collega il primario del trasformatore 12VAC in serie al relè “Color&Light” della PL-REM.
• Le uscite A e B possono comandare circuiti ausiliari (telo piscina, luci giardino, ecc.).

Opzione 2 – PL-REM sul secondario del trasformatore (12VAC)

• Collega 230VAC all’ingresso “220–240VAC INPUT”.
• Collega il secondario 12VAC del trasformatore in serie al relè “Color&Light”.
• Limite pratico: in questa configurazione la potenza totale delle luci non deve superare circa 170W (14A×12V).

Uscite A/B: contatto normale o impulsivo

Le uscite A e B possono lavorare in due modalità: contatto normale (aperto/chiuso) oppure impulsivo (pulsato). Il cambio modalità richiede un’operazione interna (ponte pin 1–2) e va eseguito solo da personale qualificato.

Pairing telecomando

• Di norma il telecomando è già abbinato di fabbrica.
• La PL-REM può memorizzare fino a 6 telecomandi.
• Procedura: premere tasto pairing interno ≥ 5s (LED lampeggia veloce), entro 25s premere un tasto del telecomando.

Batteria telecomando

• Tipo: A23 12V
• Sostituzione: svitare la vite (PH), aprire e sostituire rispettando la polarità.

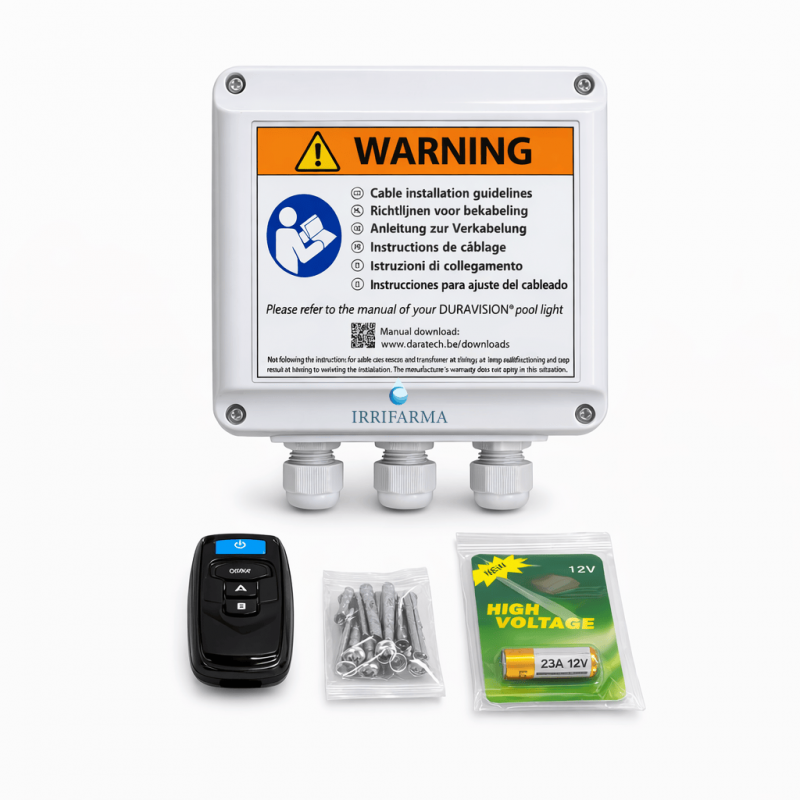

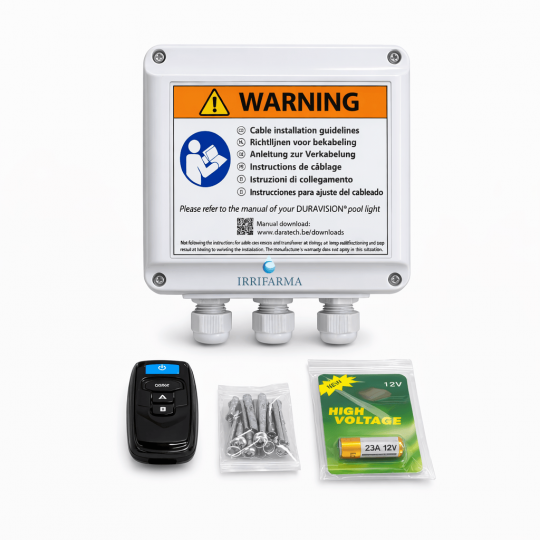

Cosa include

• Centralina PL-REM
• Telecomando portatile DuraLink™ (TX868)
• Batteria di ricambio A23 12V
• Viti (4) + tasselli (4)
• Manuale

Dati tecnici

• Ingresso: 230V AC – 50Hz
• Radio: 868MHz
• IP: IP54 · Classe IEC: II
• Ambiente: 0…+40°C · umidità 10–90% senza condensa
• Dimensioni: 150×157×51 mm · Peso: 0,5 kg
• Relè (carichi massimi): resistivo 14A @ 250VAC / 30VDC · induttivo 6A @ 250VAC / 30VDC

Risoluzione problemi (rapida)

La centralina non risponde al telecomando

• Controlla la batteria A23 12V
• Ripeti l’abbinamento (pairing)
• Riduci distanza/ostacoli

Le luci piscina non funzionano

• Verifica collegamenti (Opzione 1 o 2)
• Controlla che il relè “Color&Light” commuti ON/OFF premendo ON/OFF sul telecomando
