Contatore acqua filettato o flangiato? DN, pollici e bocchettoni

Guida pratica per scegliere un contatore acqua filettato o flangiato: differenze d’uso, DN vs pollici, PN e soprattutto come evitare l’errore più comune bocchettoni vs corpo.

Il classico errore succede così: ordini un “1 pollice”, arriva il contatore giusto… ma i raccordi non tornano. Oppure hai una linea flangiata e ti perdi tra DN, PN e quote. Non è sfortuna: è il modo in cui vengono indicate le misure.

In questa guida vediamo in modo pratico quando scegliere un contatore acqua filettato e quando invece serve un contatore flangiato. L’obiettivo è semplice: farti scegliere e montare al primo colpo, evitando gli errori più frequenti su DN/pollici e su misura dei bocchettoni vs filettatura/attacco reale.

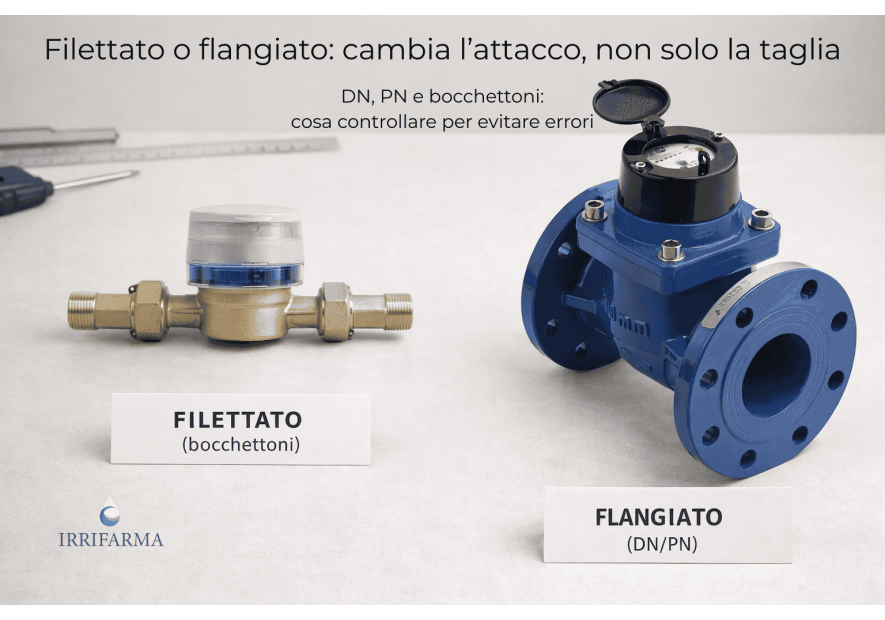

Contatore acqua filettato o flangiato: differenza in 30 secondi

Filettato = collegamento con bocchettoni e raccordi. Tipico in domestico, submetering, nicchie e pozzetti. Installazione compatta e veloce.

Flangiato = collegamento con flange DN. Tipico su linee importanti, impianti tecnici, irrigazione professionale, pozzi e contesti dove contano DN, PN e quote.

Esempio tipico: su un impianto domestico “da 1/2””, molto spesso il contatore rientra in una taglia nominale equivalente a DN15 e si collega con bocchettoni o raccordi. Ma la conferma vera va sempre fatta su quote e attacchi del modello specifico.

Risorse utili

• Misuratori di portata acqua
• Contatori acqua filettati e volumetrici
• Contatori acqua flangiati
• Contatori lancia impulsi

Tabella rapida: cosa controllare in 10 secondi

Quando scegliere un contatore acqua filettato

Il contatore filettato è la scelta giusta quando:

• devi fare submetering domestico o civile;
• il contatore sta in nicchia, cassonetto o pozzetto e vuoi una soluzione compatta;
• ti interessa una lettura comoda nel tempo;
• può servirti una predisposizione impulsi, se prevista dalla serie.

Le domande che ti fanno scegliere bene sono queste:

• Che attacchi ho in impianto?
• Che interasse mi serve?
• La lettura sarà comoda una volta montato?

Quando scegliere un contatore acqua flangiato

Il contatore flangiato è la scelta più adatta quando:

• sei su una linea principale;
• hai già flange DN e vuoi un montaggio robusto e verificabile;
• ti serve una gestione più “da impianto”, con attenzione a quote, manutenzione e compatibilità meccanica.

DN, pollici e bocchettoni: come evitare gli errori più comuni

1) DN e pollici non sono la stessa cosa

DN è un diametro nominale tipico del mondo flange e impiantistica. I pollici sono una notazione molto diffusa per attacchi e raccordi. Nella pratica si incrociano spesso, ma quando l’installazione è vincolata contano sempre scheda quote e compatibilità reale.

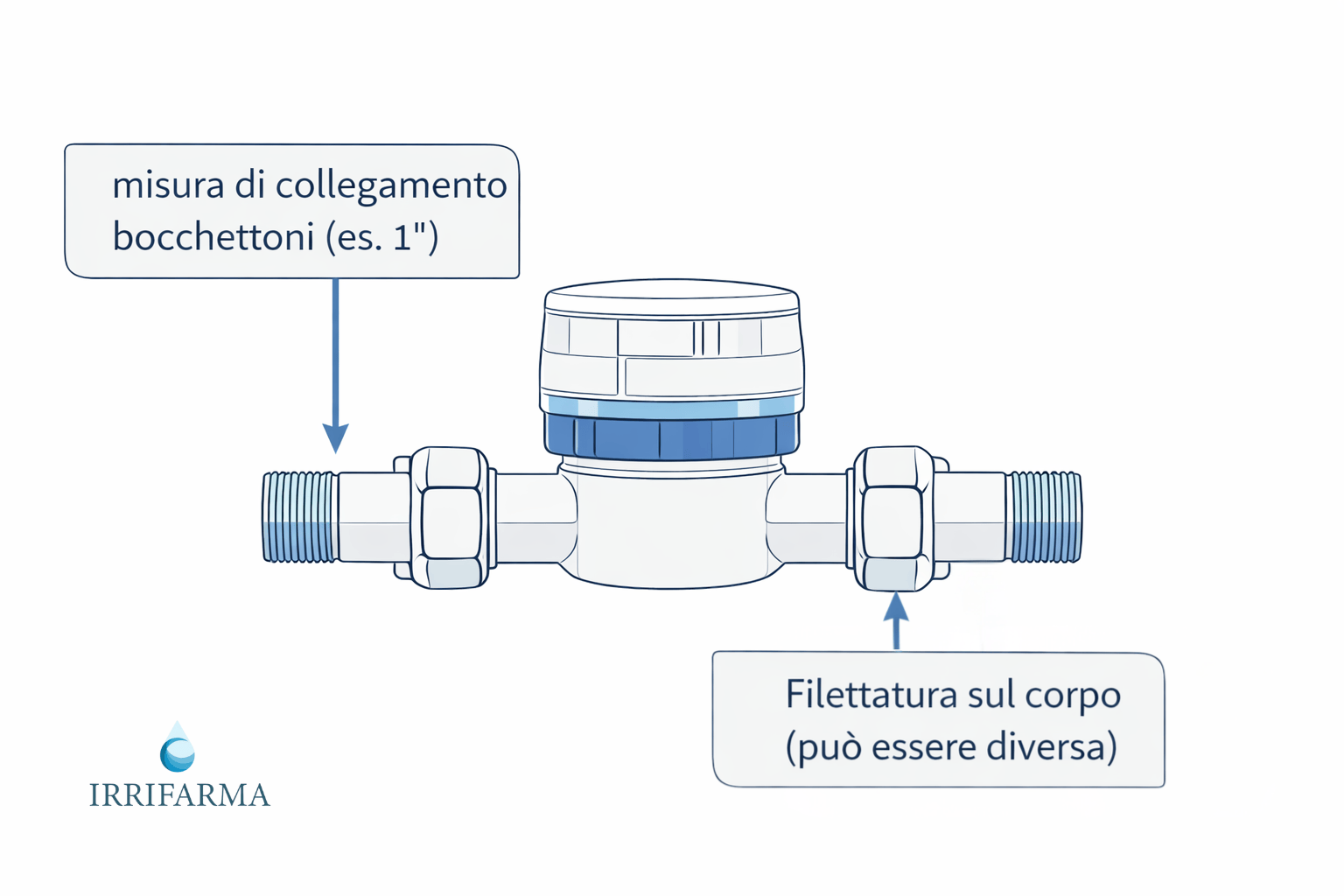

2) Filettati: la misura in pollici è spesso la misura dei bocchettoni

Quando leggi “1/2”, “3/4”, “1” su un contatore filettato, stai molto spesso leggendo la misura di collegamento. Sul corpo la filettatura può essere diversa in base a serie e modello: è il punto che genera più errori d’acquisto.

3) Flangiati: oltre al DN serve PN

Nel flangiato non basta dire “DN80”: devi verificare anche PN e quote. In molti casi è determinante anche la lunghezza L per rientrare in spazi e collegamenti esistenti.

Come leggere una scheda tecnica: cosa guardare davvero

Le schede tecniche sembrano piene di numeri, ma per scegliere bene bastano pochi campi chiave:

• Attacchi: filettati o flangiati;
• Quote dimensionali: interassi, ingombri e lunghezza;
• Prestazioni metrologiche: utili se hai portate variabili o vuoi capire il comportamento alle basse portate;
• Temperatura e pressione: devono essere coerenti con l’uso reale.

Impulsi e predisposizioni: la seconda fonte di errori dopo DN e pollici

Se ti servono impulsi per telelettura, monitoraggio o dosaggio proporzionale, la regola pratica è questa: non basta che il contatore sia “predisposto”. Devi verificare anche:

• compatibilità del segnale con il dispositivo a valle;
• fattore impulsi, cioè “1 impulso = X litri”, definito dal modello o dall’emettitore.

Se questo è il tuo caso, ha senso guardare direttamente la categoria Contatori lancia impulsi.

Checklist anti-errore prima di ordinare

• Che collegamento hai? Filettato con bocchettoni o flangiato DN?
• Hai vincoli di spazio? In nicchia o pozzetto contano molto gli ingombri e l’interasse.
• Se è flangiato: verifica DN, PN, standard flangia e lunghezza L.
• Se è filettato: verifica se la misura indicata è dei bocchettoni e confronta sempre la scheda quote.
• Se ti servono impulsi: verifica segnale, fattore impulsi e compatibilità con il dispositivo a valle.

FAQ veloci

DN e pollici sono equivalenti?

No. In certi casi si “avvicinano” per abitudine, ma la scelta corretta si fa con scheda quote e compatibilità reale.

Perché un contatore filettato “1”” può avere il corpo più grande?

Perché “1”” spesso indica la misura di collegamento dei bocchettoni o dei raccordi. Sul corpo l’attacco può essere diverso in base a serie e versione.

Come misuro l’interasse se devo sostituire un contatore?

Nei filettati misura la distanza tra i due centri di collegamento e confrontala con la scheda del modello. Nei flangiati verifica anche la lunghezza L tra le facce di tenuta.

Se mi servono impulsi per automazioni o dosaggio, cosa devo controllare?

Che il contatore o l’emettitore siano compatibili con il tuo sistema e che il dispositivo a valle legga quel tipo di segnale. Poi verifica sempre il fattore impulsi.

Non sei sicuro della misura? Ti aiutiamo a scegliere

Se vuoi evitare errori tra bocchettoni e corpo o tra DN, PN e interassi, scrivici: con una foto degli attacchi e due info sull’uso reale della linea, ti indirizziamo subito sulla scelta più sensata.
