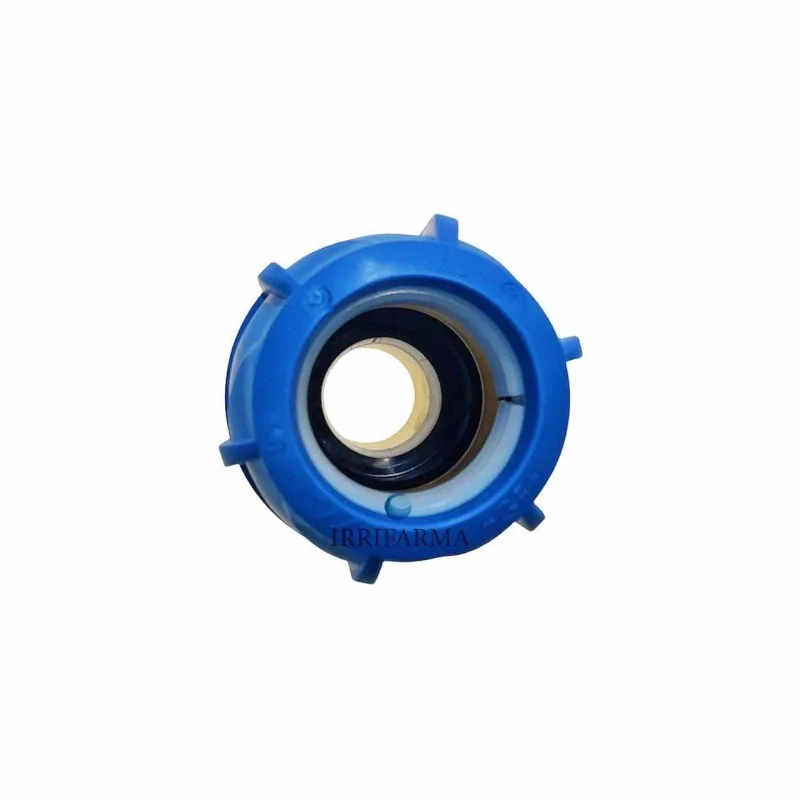

Raccordo a compressione maschio Giotto +GF+ 63 x 2" con filetto in bronzo

Devi collegare un tubo in polietilene Ø63 mm a una pompa, una valvola, un filtro, un collettore o un componente con filettatura femmina 2"?

Il raccordo a compressione maschio Giotto +GF+ 63 x 2" serve a collegare un tubo PE Ø63 mm a una uscita filettata maschio 2". La particolarità di questa versione è il filetto in bronzo, utile quando il collegamento lavora con componenti metallici o in punti dell’impianto dove il raccordo può essere sottoposto a serraggi, vibrazioni o sollecitazioni maggiori.

È una soluzione più robusta rispetto a un semplice raccordo filettato plastico quando devi realizzare collegamenti tecnici su pompe, valvole, filtri, collettori, gruppi di pressurizzazione, linee principali di irrigazione o adduzione acqua.

A cosa serve questo raccordo maschio Giotto +GF+

• Collegare tubo PE a filettatura femmina: il lato compressione lavora sul tubo Ø63, mentre il lato maschio 2" si avvita su componenti filettati compatibili.
• Realizzare collegamenti più robusti: il filetto in bronzo è utile quando il raccordo deve accoppiarsi a componenti metallici.
• Ridurre il rischio di danneggiare il filetto plastico: nei punti soggetti a serraggi ripetuti o vibrazioni, il filetto metallico può essere una scelta più prudente.
• Collegare pompe e componenti tecnici: indicato per collegamenti su pompe, filtri, valvole, collettori e linee di adduzione acqua.
• Installazione rapida: il sistema a compressione Giotto permette il montaggio senza disassemblare completamente il raccordo.

Nota importante: il filetto in bronzo aumenta la robustezza del collegamento filettato, ma non sostituisce mai sistemi di sicurezza, staffaggio o supporto meccanico. Su linee pesanti, pompe o tratti sospesi, il peso non deve gravare sul solo raccordo.

Quando è la scelta giusta

• È indicato se devi collegare tubo PE Ø63 a un componente con filetto femmina 2".
• È indicato se lavori su collegamenti con pompe, filtri, valvole, collettori o raccordi metallici.
• È indicato se vuoi un filetto più resistente rispetto a una versione completamente plastica.
• È indicato se il tubo e l’impianto sono compatibili con raccordi a compressione per PE/PEX-a PN16.
• È indicato se stai lavorando su linee principali o tratti con portate importanti, dove conviene evitare adattamenti improvvisati.

Quando NON è la soluzione corretta

• Non è corretto se il tubo non è Ø63 mm.
• Non è corretto se ti serve un filetto femmina: questa è una versione con filetto maschio.
• Non è corretto se il componente da collegare non è 2".
• Non va scelto solo “a occhio”: diametro tubo e misura filetto sono due dati diversi e vanno verificati entrambi.
• Non deve sostenere pesi o trazioni: il raccordo è un collegamento idraulico, non un supporto meccanico.

Caratteristiche tecniche

Perché scegliere il filetto in bronzo

• Maggiore resistenza meccanica: utile quando il raccordo si accoppia a componenti metallici.
• Più sicurezza nei serraggi: riduce il rischio di danneggiare un filetto plastico in collegamenti più impegnativi.
• Adatto a punti tecnici dell’impianto: pompe, filtri, valvole, collettori e locali tecnici sono casi dove il filetto metallico può avere senso.
• Soluzione professionale: indicata quando il collegamento deve essere più solido e duraturo rispetto a un raccordo economico standard.
• Più adatto su diametri importanti: su Ø63 e filetti da 2" il raccordo può essere sottoposto a serraggi e sollecitazioni maggiori rispetto ai piccoli diametri.

Compatibilità da controllare prima dell’acquisto

• Diametro tubo: il tubo deve essere Ø63 mm.
• Tipo tubo: verificare compatibilità con tubi PE o PEX-a PN16.
• Filetto lato impianto: il componente da collegare deve avere filettatura femmina 2" compatibile.
• Maschio/femmina: questa è una versione maschio; se il componente ha già filetto maschio serve un raccordo femmina o un adattatore corretto.
• Pressione e posa: la tenuta dell’impianto dipende da tubo, raccordo, pressione reale, temperatura e qualità del montaggio.
• Portata reale: su Ø63 conviene sempre verificare anche dimensionamento della linea, perdite di carico e componenti a valle.

Installazione corretta

1. Taglia il tubo PE a 90°, evitando tagli storti o deformazioni.
2. Rimuovi bave e sporco dalla parte esterna del tubo.
3. Inserisci il tubo fino in battuta, senza fermarti al primo attrito della guarnizione.
4. Serra la ghiera in modo progressivo. Su Ø63 può essere utile una chiave, senza forzare oltre il necessario.
5. Sigilla correttamente il filetto maschio secondo il tipo di collegamento e la pratica idraulica corretta.
6. Fai una prova in pressione prima di lasciare l’impianto in servizio o interrare la linea.

Uso corretto del teflon

• Sul lato compressione non serve teflon: la tenuta sul tubo avviene tramite compressione e guarnizione.
• Il teflon o sigillante idoneo può servire sul filetto maschio 2", in base al componente collegato.
• Non compensare un montaggio sbagliato con più teflon: se il tubo è tagliato male o non è inserito correttamente, la perdita può avvenire comunque dal lato compressione.
• Evita serraggi eccessivi: più teflon e più forza non significano maggiore tenuta; possono invece danneggiare il componente collegato.

Errori comuni da evitare

• Confondere 63 mm con 2": 63 mm è il diametro del tubo, 2" è la misura del filetto.
• Confondere maschio e femmina: questa versione ha uscita maschio.
• Serraggio eccessivo sul filetto: stringere troppo non migliora la tenuta e può danneggiare il componente collegato.
• Montare su tubo rovinato: se il tubo è ovalizzato, rigato o schiacciato, conviene rifilare il tratto.
• Usarlo come supporto meccanico: il raccordo collega idraulicamente, ma non deve sostenere pesi o trazioni dell’impianto.
• Scegliere il raccordo solo dalla foto: su questi diametri è meglio controllare sempre misura tubo, filetto e tipo di componente.

Differenza rispetto ai raccordi a compressione plastici

Un raccordo a compressione con filetto plastico può andare bene in molti impianti semplici. La versione Giotto +GF+ con filetto in bronzo è più indicata quando il collegamento avviene su parti metalliche, pompe, filtri, valvole, collettori o punti dove il filetto può essere sollecitato maggiormente.

In sintesi: se il collegamento è ordinario e poco sollecitato, può bastare una versione plastica; se il punto è più critico o il diametro è importante, il filetto in bronzo è una scelta più prudente.

Link utili

• Raccordi a compressione
• Tubi in polietilene PE
• Elettropompe sommerse per pozzi
• Valvole di ritegno
• Contattaci

FAQ veloci

• Il raccordo è per tubo da 63 mm? Sì, il lato compressione è per tubo PE Ø63 mm.
• Il filetto è maschio? Sì, la filettatura è maschio 2" ISO 7 conico.
• Il filetto è in plastica? No, in questa versione il filetto è in bronzo.
• È adatto per pompe, filtri o collettori? Può essere usato su collegamenti idraulici con pompe, filtri, valvole o collettori se filetto, tubo, pressione e installazione sono corretti.
• Serve teflon? Non sul lato compressione. Sul filetto maschio può servire sigillatura idonea in base al collegamento.
• Posso usarlo al posto di un 63 x 2"1/2? No. 2" e 2"1/2 sono filetti diversi: scegli in base al componente da collegare.
